技术参数

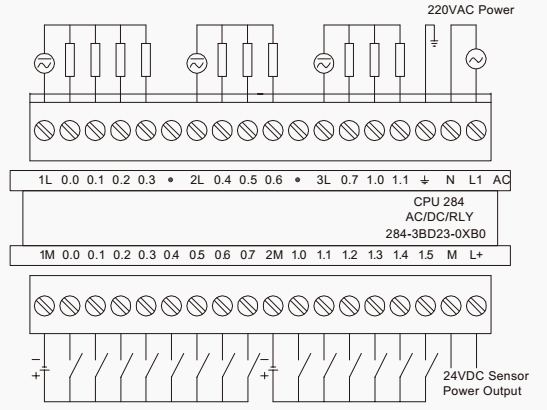

技术规范 | |
型号 | CPU 284-3R AC/DC/RLY |
物理特性 |
|
尺寸（W*H*D） | 140*80*62mm |
功耗 | 10W |
存储器特性 |
|
程序存储器 | 20K |
数据存储器 | 10K |
I/O特性 |
|
本机数字量输入 | 14输入 |
本机数字量输出 | 10输出 |
允许最大的扩展I/O模块 | 7个模块 |
高速计数器总数 | 6个 |
单相计数器 | 6个，每个30KHZ |
两相计数器 | 4个，每个20KHZ |
脉冲输出 | — |
常规特性 |
|
定时器总数 | 总共256个，4个1ms,16个10ms,236个100ms |
计数器总数 | 256 |
内部存储器位掉电保持 | 256 |
时间中断 | 2个1ms分辨率 |
边沿中断 | 4个上升沿/4个下降沿 |
模拟电位器 | 2个8位分辨率 |
实时时钟 | 内置 |
集成的通讯功能 |
|
接口 | 3个RS-485接口 |
PPI波特率 | 9.6,19.2和187.5kbps |
每段电缆的最大长度 | 使用隔离的中断继电器：38.4kbps可达1200米， 未使用隔离中继器：50米 |
电源特性 |
|
输入电压 | 85-264VAC(47-63Hz) |
输入电流 | 60mA/30mA(仅CPU，120/240VAC） |
数字量输入特性 |
|
本机集成数字量输入点数 | 14输入 |
输入类型 | PNP/NPN |
额定电压 | 24VDC，4mA |
逻辑1[最小] | 15VDC 2.5mA |
逻辑0[最大] | 5VDC 1mA |
允许漏电流[最大] | 1mA |
数字量输出特性 |
|
本机集成数字量输出点数 | 10输出 |
输出类型 | 干触点 |
额定电压 | 24VDC或250VAC |
电压范围 | 5-30VDC，5-250VAC |
浪涌电流（最大） | 5A 4s 10%占空比 |
逻辑1（最小） | — |
逻辑0（最大） | — |
每点额定电流（最大） | 2A |
每个公共端的额定电流（最大） | 10A |
灯负载[最大] | 30W DC/200W AC |
脉冲频率[最大] | 1Hz |
触电寿命 | 100000（额定负载） |
环境参数 |
|
工作环境温度 | 0℃～60℃ |
运输环境温度 | -20℃~80℃ |
环境相对湿度 | 5~90% |
防护等级 | IP20 |
订货号 | DU 284-3BD23-0XB0 |
