技术规范 | ||||
型号 | CPU 314-2PtP | |||
订货号 | DU 314-2AG14-0AB0 | |||
物理特性 | ||||
尺寸（W × H × D） | 40 × 125 × 120 mm | |||
电源特性 | ||||
额定值（DC） | 24 V | |||
允许范围，下限（DC） | 18.0 V | |||
允许范围，上限（DC） | 28.0 V | |||
电源保护外部熔断（推荐） | 最小3 A | |||
冲击电流，典型值 | 3.5 A | |||
从电源L+供电，最大 | 650 mA | |||
功率消耗，典型值 | 4 W | |||
环境特性 | ||||
工作环境温度 | 水平安装位置：-10°C 到 70°C 垂直安装位置：-10°C 到 40°C 模块的运输和存储条件：-40°C 到 +70°C | |||
环境相对湿度 | 10% 到 95%，非结露 | |||
防护等级 | IEC 60529 的防护等级 IP 20，即防止与标准探针接触 | |||
接口特性 | ||||
Micro-USB | 用于直接连接PC下载用户程序 | |||
DB9（X1） | 用于MPI通信 | |||
DB9（X2） | 用于点对点通信 | |||
TF | 1. 升级固件；2. 用作装载存储器 | |||
LED指示灯特性 | ||||
SF | 红色；硬件或软件错误 | |||
MAINT | 红色；维护 | |||
DC5V | 绿色；内部总线的5V电源正常 | |||
FRCE | 黄色；强制作业有效 | |||
RUN | 绿色；LED常亮，表示CPU处于RUN状态；LED灯以2Hz闪亮，表示重新启动 | |||
STOP | 黄色；LED常亮，表示CPU处于STOP状态 | |||
存储器 / 后备 | ||||
工作存储器 | 内置 | 128 KB | ||
可扩展 | 否 | |||
装载存储器 | 内置（FLASH） | 1 MB | ||
可插拔（TF卡） | 最大32 GB | |||
后备 | 不用电池：内置 FLASH 保证：程序和数据 | |||
CPU / 块 | ||||
DB | 数量，最大 | 1024 数字范围：1 ~ 16000 | ||
容量，最大 | 64 KB | |||
FB | 数量，最大 | 1024 数字范围：0 ~ 7999 | ||
容量，最大 | 64 KB | |||
FC | 数量，最大 | 1024 数字范围：0 ~ 7999 | ||
容量，最大 | 64 KB | |||
OB | 循环块 | OB 1 | ||
日时钟中断块 | OB 10 | |||
延时中断块 | OB 20、OB 21 | |||
循环中断块 | OB 32、OB 33、OB 34、OB 35 | |||
硬件中断块 | OB 40 | |||
诊断中断块 | OB 82 | |||
故障响应块 | OB 80、OB 85 | |||
重新启动块 | OB 100 | |||
同步错误响应块 | OB 121、OB 122 | |||
嵌套深度 | 总嵌套深度 | 100 | ||
CPU / 处理时间 | ||||
位指令，最小 | 0.06 us | |||
字指令，最小 | 0.10 us | |||
整数运算，最小 | 0.14 us | |||
浮点数运算，最小 | 0.30 us | |||
定时器 / 计数器及其保持特性 | ||||
S7 计数器 | 数量 | 256 | ||
保持性 | 可调节；预置：C 0 ~ C 7 | |||
计数范围 | 下限：0；上限：999 | |||
IEC 计数器 | 可用性 | 是 | ||
类型 | SFB | |||
S7 定时器 | 数量 | 256 | ||
保持性 | 可调节；预置：无保持性 | |||
定时范围 | 下限：10 ms；上限：9990 s | |||
IEC 定时器 | 可用性 | 是 | ||
类型 | SFB；没有数量限制，只受工作存储器限制 | |||

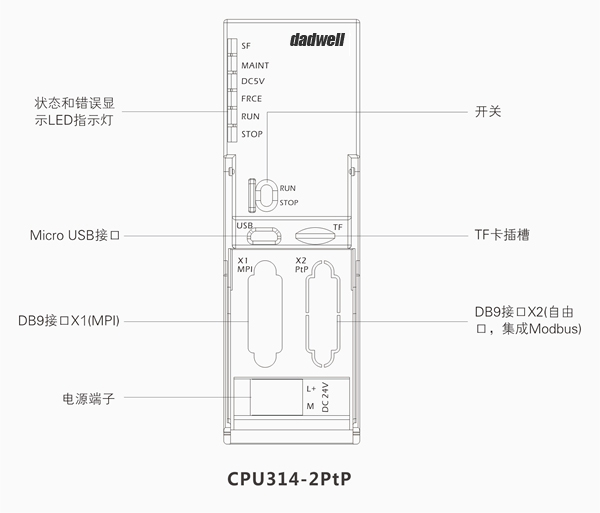

接线图
