一、 前言
随着人们的生活质量的提高，国家对医改的费用不断投入，提高手术室中央空调的舒适性、经济性、可靠性十分重要。采用先进、实用、可靠的可编程控制器(PLC)来进行控制是当前中央空调控制系统的主流。本文介绍DU200 高性能小型DU200 PLC及西门子文本显示器TD400加DU200扩展模块在中央空调中的应用实例，从CPU配置、智能混合模块使用等阐述了DU200高性能小型DU200 PLC及扩展模块在该领域的优越性和经济性。
二、系统概述
本方案中的自动化控制系统选用DU200 PLC系列及I/O扩展模块，PLC通过模拟量输入扩展模块采样手术室的回风和送风温湿度，通过模拟量输出扩展模块控制冷冻水阀和加湿器的0-100%开度，以及通过数字量输出来控制电加热来实现制冷，加热，加湿，除湿对手术室现实恒温恒湿控制，系统原理如下图：
三、系统配置

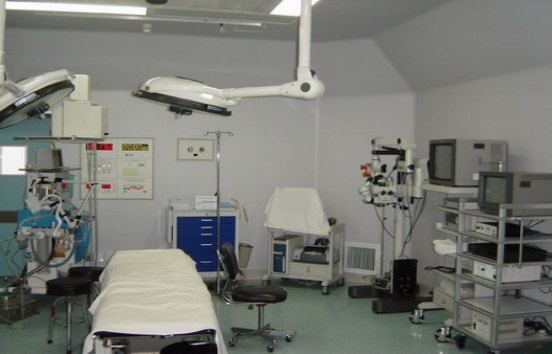

本系统采取CPU及模块组合为：DU 224+TD400+DU231+DU232，其中所用两个RS485为：1口连接TD400，2口通过MODBUS协议连接到手术室情报面板，手术室及情报面板实图如下：
整体设计逻辑为：医生或者护士通过手术室情报面板来控制中央空调的启停以及调节温湿度，当中央空调出现故障时，维修人员可以通过本地电柜上文本显示查询报警内容，也可以通过上位机监控电脑查询到空调设备故障问题，以便及时排除故障。
